Описание

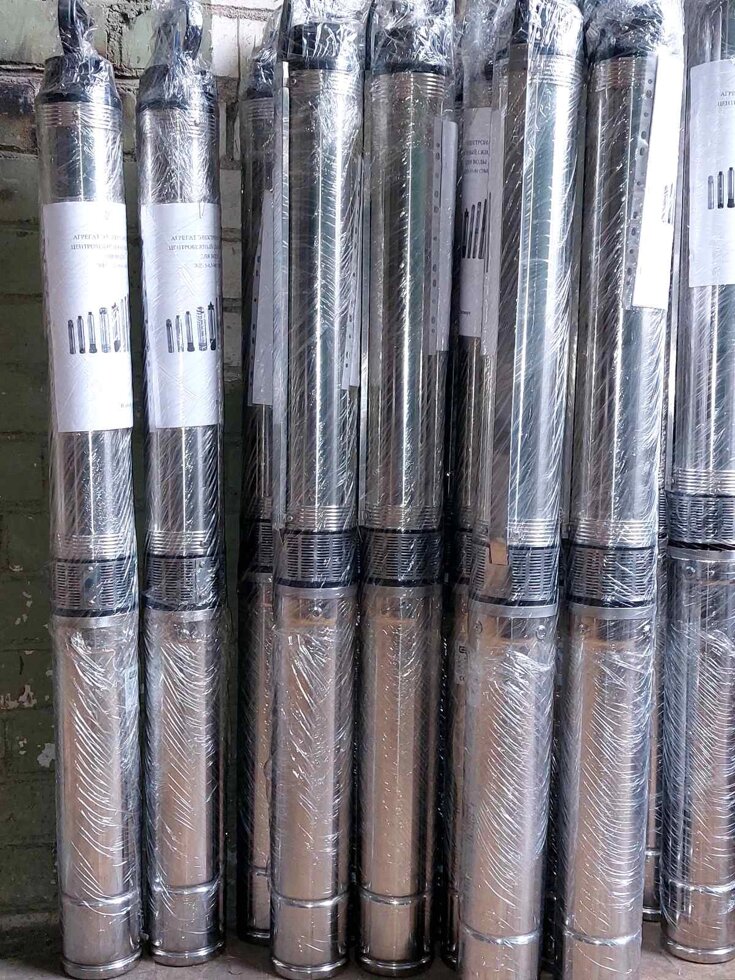

Погружные насосы ЭЦВ — глубинные вертикальной конструкции для подачи воды из артезианских скважин электронасосные агрегаты.
Конструктивно — многоступенчатые центробежные насосы, жестко соединенные с комплектуемыми электроприводами, в качестве которых используются водозаполненные проточные электродвигатели (ПЭДВ).
Область применения
Глубинные насосы ЭЦВ применяются для систем промышленного, городского, сельского водоснабжения с целью обеспечения питьевой, технической водой, систем полива и орошения в сельской местности, понижения уровня грунтовых вод, аварийного откачивания воды из затопленных шахт и др.
Параметры перекачиваемых сред
Центробежный насос глубинный ЭЦВ для скважины перекачивает жидкости со следующими показателями и параметрами: Показатели Ед.изм. Параметры
общая минерализация, до мг/л 1500
температура, до °С 25
кислотность, от и до pH 6,5-6,9
содержание твердых примесей (массовая доля), не более % 0,01
содержание в воде химических элементов, не более
— сульфатов
— хлоридов
— сероводорода мг/л
500
350
1,50
Конструктивное устройство
По конструкции насос ЭЦВ (электронасос) моноблочный, лопастной, одно или многоступенчатый с вертикально расположенным валом, погружной насос в составе:
— центробежной насосной части, приводного погружаемого водозаполненного проточного электродвигателя и других вспомогательных узлов.
Электродвигатель и насосная часть соединяются между собой жесткой муфтой. Охлаждается двигатель откачиваемой водой.
Ступени в насосе ЭЦВ соединены друг с другом при помощи шпилек или стяжек, выполненных из стальной ленты.
Рабочие колеса выполняются из нержавеющей стали, пластмассы, армированной нержавеющей сталью, в некоторых модификациях из чугуна и бронзы.
Для защиты глубинных насосов погружных от повреждений при эксплуатации и для надежного ими управления используются станции управления «СУЗ».
